在小巧便携的示波器上体验高清晰度大显示屏。屡获殊荣的触摸式界面将您的学习曲线变成阶跃函数。标配的内置频谱分析功能让它非常适合用于射频分析。1GHz带宽型号标配2根或4根1GHz 无源探头，将1GHz示波器测试系统整体性能提升1倍， 上升时间从700ps 提升到350ps, 可以测试信号几十甚至几百M 的高速信号。

主要性能指标

• 2 条模拟通道和 4 条模拟通道型号

• 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽型号

• 带宽可以升级 (** 1 GHz)

• ** 5 GS/s 采样率

• 所有通道上 10 M 记录长度

• >280,000 wfm/s **波形捕获速率

• 标配无源电压探头，3.9 pF 容性负载和 250 MHz 或 500 MHz 模拟带宽

• 频谱分析仪 (选配)

• 频率范围: 9 kHz - 1 GHz 或 3 GHz

• 很宽捕获带宽，**可达 3 GHz

• 任意函数发生器 (选配)

• 13 种预先定义的波形类型

• 50 MHz 波形发生

• 128 k 任意波形发生器记录长度

• 250 MS/s 任意波形发生器采样率

• 数字通道 (选配)

• 16 条数字通道

• 所有通道上10 M 记录长度

• 121.2 ps 定时分辨率

• 串行总线解码、触发和搜索(选配)

• 串行总线支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音频标准

• 数字电压表/频率计数器 (产品注册后免费)

• 4 位 DC, AC RMS 和 DC+AC RMS 电压测量

• 5 位频率测量

典型应用

• 嵌入式设计和物联网

  使用 3 系列 MDO 在混合信号嵌入式系统上执行系统级调试，并支持各种常用的串行总线，包括当今较常用的串行总线技术，迅速发现和解决问题。

• 功率设计

  使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供较广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。

• 教育

  管理工作台上的多台仪器可能会非常麻烦。3 系列 MDO 体积小(深 5.9 英寸, 149 mm)，在一台仪器中同时融合了模拟测量、数字测量、RF 测量及一台信号源。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。

• 制造测试和调试

  规格和空间限制可能会给车间带来大影响。3 系列 MDO 把多台仪器集成到一台小型仪器中，竭尽所能地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。

• 安装和维护服务

  在需要的时间和地点获得适当的仪器很重要。3 系列 MDO 在一台轻便的 (11.7 磅, 5.3 公斤) 便携式仪器中提供了模拟波形、数字逻辑和频谱分析功能，适合空间有限、且需要灵活性的应用。

下一代示波器

用户界面简便易用，让您把重点放在手边的任务上

设置条 – 管理关键参数和波形

显示屏底部运行的 Settings Bar 设置条中有一串标签，里面显示了波形和示波器工作参数。Settings Bar 设置条可以直接进入较常用的波形管理任务。您只需轻轻一触，就可以：

• 打开通道

• 增加数学波形

• 增加参考波形

• 增加总线波形

• 启用 16 条数字通道 MSO

• 启用频谱分析仪

• 启用集成任意波形/函数发生器 (AFG)

• 启用集成数字电压表 (DVM)

结果条 – 分析和测量

显示屏右侧的 Results Bar 结果条可以直接一键进入常用的分析工具，比如光标、测量、搜索和总线解码结果表。

Results Bar 结果条中显示光标、测量和搜索结果标签，而不会影响任何波形查看区域。为增加波形查看区域，可以随时解除及放回结果条。

只需触击显示屏上关心的项目两下，就可以进入配置菜单。在本例中，触击 Channel 标签两下，可以打开通道配置菜单。只需触击菜单外面的区域，菜单就会隐去。

触控交互方式

示波器采用触摸屏已有多年时间，但触摸屏的设计体验总是被置后考虑。3 系列 MDO 11.6" 显示器包括容性触摸屏，提供了真正为触控设计的用户界面。

3 系列 MDO 支持您在手机和平板电脑中使用的、希望在触控设备中实现的各种触控操作。

• 左/右或上/下拖动波形，调节水平位置和垂直位置，或卷动缩放视图

• 使用手势，在水平方向或垂直方向改变标度或进行放大/缩小

• 从右滑出，会出现结果条；从上往下滑，会进入显示屏左上角菜单

平滑的、快速响应的前面板控件可以使用熟悉的旋钮和按钮进行调节，可以增加鼠标或键盘作为第三种交互方式。

容性触摸显示器上的交互方式与手机和平板电脑相同。

强大的波形捕获和分析功能

3 系列 MDO示波器，它提供了完善的工具，加快了调试的每一个阶段，从迅速发现和捕获异常事件，到搜索波形记录、找到关心的事件，到分析事件特点和器件行为。

数字荧光技术及 FastAcq* 高速波形捕获

如果想调试设计问题，首先必须知道存在问题。每个设计工程师都要用大量的时间查找电路中的问题，如果没有合适的调试工具，这项任务耗时长、非常麻烦。

数字荧光技术能够快速了解器件的实际工作情况。其快速波形捕获速率在 FastAcq 模式下 >280,000  wfms/s，可以以高概率迅速查看数字系统中常见的偶发问题：欠幅脉冲、毛刺、时序问题等。

为进一步加强查看偶发事件的能力，可以使用辉度等级指明偶发瞬态事件相对于正常信号特点发生的频次。FastAcq 采集模式下提供了 4 个波形调色板。

• 色温调色板使用颜色等级指明发生频率：暖色如红色/黄色表示经常发生的事件，冷色如蓝色/绿色表示很少发生的事件。

• 频谱调色板使用颜色等级指明发生频率，冷色如蓝色表示经常发生的事件，暖色如红色表示很少发生的事件。

• 普通调色板使用默认的通道颜色（如黄色用于通道 1）和灰度级指明发生频率，其中经常发生的事件用亮色表示。

• 倒置调色板使用默认的通道颜色和灰阶指明发生频率，其中很少发生的事件用亮色表示。

这些调色板迅速突出显示测量期间发生频次较高的事件，或在测量偶发异常事件中突出显示发生频次较低的事件。

**余辉或可变余辉选项决定波形在显示屏上停留的时间，帮助您确定异常事件发生频次。

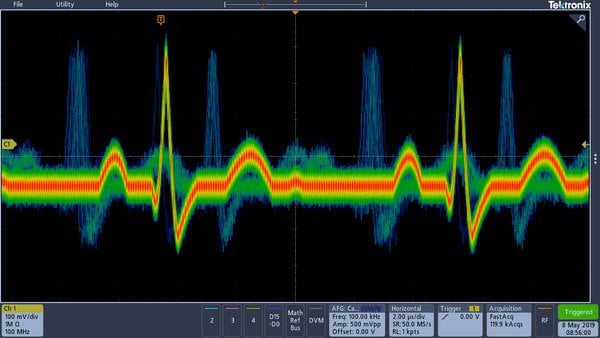

数字荧光技术及 FastAcq 实现了>280,000 wfms/s 波形捕获速率和实时颜色辉度等级。

触发

发现电路问题只是**步，然后，您必须捕获对应的事件，以确定根本原因。为实现这一点，3 系列 MDO 包括*过 125 种触发组合，提供了一套完整的触发，包括欠幅脉冲触发、逻辑触发、脉宽/毛刺触发、建立时间和保持时间违规触发、串行包触发和并行数据触发，帮助您迅速定位关心的事件。由于高达 10 M 记录长度，您可以捕获许多关心的事件，在一次采集中甚至可以捕获数千个串行包，以进一步进行分析，同时保持高分辨率，可以放大查看精细的信号细节。

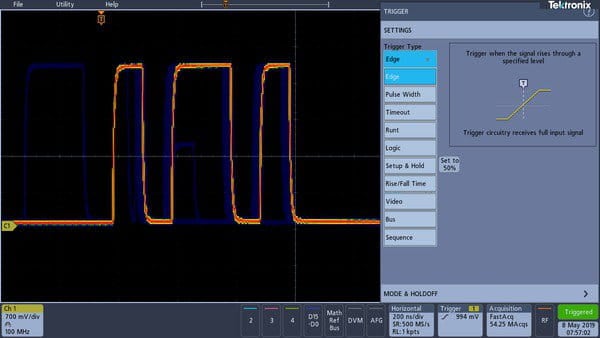

*过 125 种触发组合，轻松捕获关心的事件。

基本波形分析和自动测量

为了检验原型的性能与仿真相符，并满足项目的设计目标，必须认真进行分析，从简单地检查上升时间和脉宽，到全面分析功率损耗、表征系统时钟、调查噪声来源。

3 系列 MDO 提供了一套标准分析工具，包括：

• 基于波形的光标和基于屏幕的光标

• 自动测量

• 基本波形数学运算

• 基本 FFT 分析

• 使用公式编辑器进行**波形数学运算

测量结果表可以统计查看测量结果。

自动测量频率、峰峰值和正脉冲数，并显示统计数据。

方便导航和搜索

如果没有适当的搜索工具，在长波形记录中找到对应的事件可能会耗费大量的时间。当今记录长度内含几百万数据点，定位事件可能要滚动几千屏的信号活动。

3 系列 MDO 通过其新型屏幕上控件，提供了业内较完善的搜索和波形导航功能。这些控制功能加快了记录平移和放大速度。在显示屏上使用直观的手势开合，在长记录的关心区域内来回移动。

搜索功能可以自动搜索长采集数据，查找用户自定义事件。事件发生的所有时点都用搜索标记高亮显示，可以使用显示画面上 Search 标签中的 Previous ( ← ) 和 Next ( → ) 按钮简便地来回移动。搜索类型包括边沿、脉宽、*时、欠幅脉冲、逻辑、建立时间和保持时间和并行/串行总线包内容。

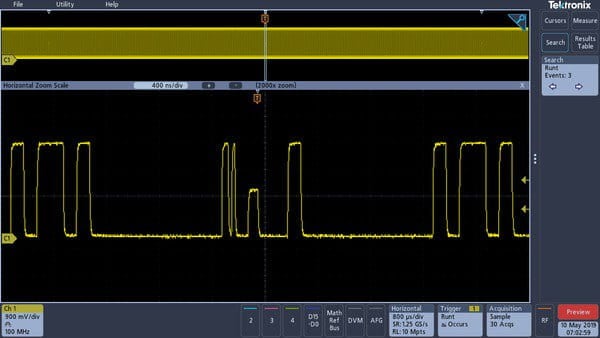

FastAcq 可以帮助您发现数字数据流中存在的欠幅脉冲，进一步展开调查。在这个测试用例中，在 10 M 点采集中发现并标出 3 个欠幅脉冲。

完善的功率分析(选配)

客户对更长电池寿命的设备及更低能耗的绿色解决方案的需求日益增加，需要电源设计师们检定开关损耗，并将其降至**，以提高效率。此外，还需要对电源的功率水平、输出纯度及向电源线路的谐波反馈进行表征，以符合**和地区的电源质量标准。在历史上，在示波器上完成这些以及其他诸多功率测量相当耗时，需要手工完成并且非常繁琐。3 系列 MDO 选配功率分析工具简化了这些任务，可以快速地、可重复地、准确地分析功率质量、开关损耗、谐波、安全作业区(SOA)、调制、纹波和转换速率(di/dt, dv/dt)。功率分析工具集成在示波器内，只需一个按钮即可完成自动化可重复功率测量。选配功率分析功能可以免费试用 30 天。在仪器**次通电时，此免费试用期即自动开始计算。

功率质量测量表。自动电源测量可以迅速准确地分析常用的电源参数。

内置频谱分析仪(选配)

泰克 MDO 系列是提供基于硬件的集成频谱分析仪的示波器。3 系列 MDO 的频谱分析仪频率范围为 9 kHz 到 1 GHz 或 3 GHz (选项 3-SA1 或 3-SA3)，可以在物联网和大多数消费者无线标准上执行频谱分析。

快速准确的频谱分析

在使用频谱分析仪标配的 N 连接器输入时，3 系列 MDO 显示器变成全屏频谱分析仪视图。

主要频谱参数，如中心频率、频宽、参考电平和分辨率带宽，都可以使用前面板专用菜单和小键盘迅速简便地进行调节。

3 系列 MDO 频域显示。

智能高效标记

在传统的频谱分析仪中，为了标识所有关心的峰值而打开和放置足够的标记可能会非常费事。3 系列 MDO 大大提高了这**程的效率，它把标记自动放在峰值上，指明每个峰值的频率和幅度。用户可以调节用来确定什么是峰值的标配。

**幅度峰值称为参考标记，显示为红色。标记读数可以在**值和相对值之间切换。在选择相对值时，标记读数显示每个峰值距参考标记的相对频率和相对幅度。

3系列MDO还提供了两个手动光标，用来测量频谱的非峰值部分。在启用时，其中一个光标会关联到参考标记，可以从频谱中任何地方完成相对值测量。除频率和幅度外，光标读数还包括噪声密度和相噪读数，具体取决于选择的是**值读数还是相对值读数。“移动参考标记到中心频率(Reference Marker to Center)”功能可以立即把参考标记所指示的频率移动到中心频率。

自动峰值标记一目了然地识别关键信息。如这里所示，满足阈值和漂移指标的五个幅度**的峰值会自动标出，同时还会显示每个峰值的频率和幅度。

频谱图

3 系列 MDO 包括一个三维频谱图画面，适合缓慢变化的 RF 现象。X 轴代表频率，就像典型的频谱画面一样。但是，Y 轴代表时间，色彩用来指示幅度。

三维频谱图片段的生成方式如下：先获取每个频谱，然后“把它倒放在边沿上”，使其高一个像素行，然后根据该频率上的幅度为每个像素分配颜色。冷色（蓝绿）代表低幅度，暖色（黄红）代表高幅度。每个新采集都会在三维频谱图的底部增加一个段，历史记录上移一行。当采集停止时，可以回头翻阅频谱图，查看各个频谱段。

频谱图画面显示出缓慢移动的射频现象。此处所示的是正在监视具有多个峰值的信号。在峰值的频率和幅度随时间变化时，在频谱图画面中可以简便地看到变化。

捕获带宽

当今无线通信标准日新月异，它们采用完善的数字调制方式，通常采用涉及输出突发的传输技术。同时这些调制方案的带宽也可能非常宽。传统的扫描或步进式频谱分析仪对于查看这些类型的信号能力非常有限，因为它们一次只能看到这些的频谱的一小部分。

一次采集所需的频谱量称为捕获带宽。传统频谱分析仪以扫描或步进方式完成捕获带宽，在所需的频宽范围内建立所请求的图像。因此，当频谱分析仪采集频谱的一个部分时，所关心的事件可能正在频谱的另一个部分内发生。当今市场上大多数频谱分析仪提供的捕获带宽都是10 MHz，有时提供了昂贵的选项，可以扩展到 20 或 40 MHz，某些情况下可以扩展到 160 MHz。

为满足现代 RF 的带宽要求，3 系列 MDO 提供了高达 3 GHz 的捕获带宽。频谱是从一次采集中产生的，从而保证您将看到频域中查找的所有事件。

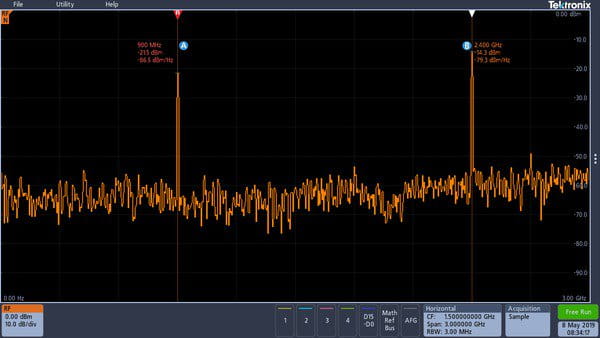

无论是通过 Zigbee 以 900 MHz 频率与器件进行的突发通信，还是通过蓝牙以 2.4 GHz 频率从器件发出突发通信，均可在一次采集中捕获突发通信的频谱显示。

频谱轨迹

3 系列 MDO 频谱分析仪提供了四种不同的轨迹或视图，包括 Normal、Average、Max Hold 和 Min Hold。

正常、平均、**保持和*小保持频谱光迹。

射频测量

3 系列 MDO 包括三项自动 RF 测量：通道功率，邻道功率比，占用带宽。当激活任何一种射频测量时，示波器自动打开平均频谱轨迹，并将检测方法设置为平均，以获得良好的测量结果。

自动测量信道功率

射频探测

频谱分析仪上的信号输入方法通常局限为电缆连接或天线。除使用标准 N 连接器外，通过选配 TPA-N-VPI 转接头，3 系列 MDO 频谱分析仪可以使用 50 Ω TekVPI 探头。这在寻找噪声源方面增加了灵活性，通过在频谱分析仪输入上使用真实信号浏览，可以更方便地进行频谱分析。

此外，选配的前置放大器大器附件可帮助对更低幅值信号进行研究。TPA-N-PRE 前置放大器在 9 kHz – 3 GHz 频率范围内提供了 10 dB 标称增益。

任意函数发生器（选配）

3 系列 MDO 可以选配一个集成任意函数发生器(选项 3-AFG)，特别适合模拟设计内部的传感器信号，或在信号中增加噪声，执行裕量测试。

集成函数发生器提供了高达 50 MHz 的预定义波形，用于正弦波、方波、脉冲波、锯齿波/三角波、直流、噪声、抽样信号（Sinc 函数）、高斯白噪声、洛伦兹曲线、指数上升/下降、半正矢曲线和心电图。

在集成 AFG 中选择波形类型。

任意波形发生器提供了 128 k 点记录，用来存储波形。这些波形可以来自模拟输入、保存的内部文件位置、U 盘或外部PC。通过 USB 或 LAN 把波形文件传送到 3 系列 MDO 编辑内存，或使用 U 盘从 AFG 输出到示波器中。

灵活设置 AFG 输出。在这个测试用例中，正弦波形中增加了 20% 的噪声。

数字通道 (选配)

逻辑分析仪 (选项 3-MSO)提供了 16 条数字通道，紧密集成到示波器的用户界面中。从而简化操作，方便解决混合信号问题。

3 系列 MDO 及 3-MSO 选项通过同时探测模数转换器的两面，同时查看模拟信号和数字信号。

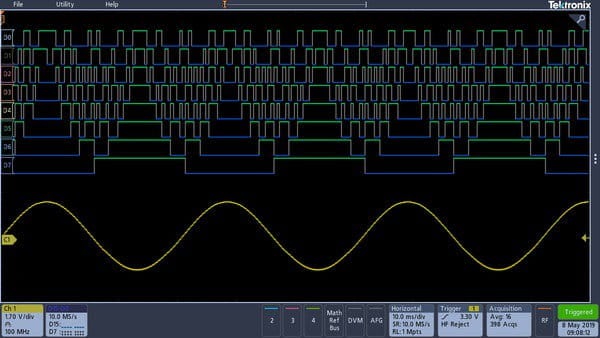

带色码的数字波形显示

用颜色区分的数字轨迹将1显示为绿色，将0显示为蓝色。这种着色方式也被用于数字信道监控器。监控器显示信号是高、是低、还是正在跳变，让通道活动一目了然，不会让没用的数字波形弄乱显示画面。

当系统检测到多个跳变时，多重跳变检测硬件会在显示屏上显示一个白边。白边表示通过放大或以更快取样速率采集可提供更多信息。在大多数情况下，通过放大即可揭示出用以前的设置无法查看到的脉冲。如果在尽量放大的情况下仍然出现白边，表示在接下来的采集中增加取样速率将揭示出以前设置所无法采集的更高频信息。

您可以对数字波形分组，在触控屏上简便地输入波形标签。将数字波形彼此相邻放置，即可形成一组。

通过颜色编码的数字波形显示，只需在屏幕上将数字通道放在一起即可进行分组，然后按组移动数字通道。

形成分组后，即可一起定位组内的所有通道。这将大大缩短以往逐个定位通道所需的设置时间。

MagniVu*高速采集

3 系列 MDO 上的主要数字采集模式在 500 MS/s (2 ns 分辨率) 下可以捕获*长 10 M 点数据。除主要记录外，3 系列 MDO 提供了一种*高分辨率记录，称为 MagniVu，在** 8.25 GS/s (121.2 ps 分辨率)下可以采集 10,000 点数据。主波形和 MagniVu 波形均在每个触发上采集，可随时（不论正在运行还是停止）在显示屏内切换。MagniVu 比市面上类似的示波器提供更为精细的定时分辨率，在数字波形上进行关键定时测量时，让使用者放心。

P6316 MSO 探头

这种探头设计提供两个 8 通道分离座，并简化了与被测器件的连接。在连接方形引脚时，P6316 可以直接连接分布在 10 英寸中心上的 8×2 方形引脚头部。在需要更大连接灵活性时，您可以使用提供的引线组和钩爪夹在贴片设备或测试点上。P6316 提供了良好的电气特点，容性负载仅 8 pF，支持 101 kΩ 输入阻抗。

P6316 MSO 探头提供两个 8 通道纵槽以简化与设备的连接。

串行协议触发和分析（选配）

在串行总线上，单个信号中通常包括地址信息、控制信息、数据信息和时钟信息。这可导致很难发现关注的事件。自动触发、解码和搜索总线事件和条件，为您提供用于诊断串行总线的强大工具集。选配的串行协议触发和分析功能可以免费试用 30 天。在仪器**次通电时，此免费试用期即自动开始计算。

触发 I2C 总线上的特定地址和数据包。黄色波形是时钟，蓝色波形是数据。总线波形提供解码的包内容，其中包括包头、地址、读/写、数据和包尾。

串行触发

在流行的中行接口上触发包内容，如包头、特定地址、特定数据内容、**的标识符等，包括 I2C、SPI、RS-232/422/485/UART、USB2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC429 和 I2S/LJ/RJ/TDM。

总线显示

为组成总线的各信号（时钟、数据、芯片启用，等等）提供更高，级别的组合显示，方便您识别包开始和结束位置，识别子包分量如地址、数据、标识符、CRC 等等。

总线解码

还在疲于目测波形，计算时钟数量，确定每个比特是 1 还是0，把多个比特组合成字节，然后确定十六进制？让示波器为您完成这些工作！在设置总线后，3 系列 MDO 将解码总线上的每个包，在总线波形中用十六进制、二进制、十进制(仅 USB, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553 和 ARINC429)、带符号的十进制 (仅 I2S/LJ/RJ/TDM) 或 ASCII (仅 USB, MIL-STD-1553 和 RS-232/422/485/UART)显示这些值。

事件表

除了看到总线波形本身解码后的数据包数据外，您可以在表格视图中查看捕获的所有数据包，其在很大程度上类似于软件列表。数据包带有时间标记，对每个组成部分（地址、数据、等）分栏连续列出。事件表可以保存为 .csv 格式。

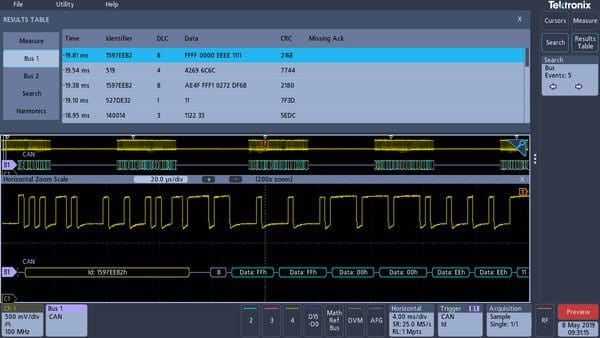

事件表显示长采集中每个 CAN 包解码后的标识符、DLC、DATA 和 CRC。

搜索（串行触发）

串行触发非常适合隔离关心的事件，但一旦捕获并需要分析其周围的数据，该怎么做呢？过去，用户需要手动翻阅波形，计数并转换位，寻找导致事件发生的原因。您可以让示波器按照用户指定的标准（包括串行包内容）自动搜索采集的数据。事件发生的每个位置都用搜索标记突出显示。只需在屏幕上按Previous (←) 和 Next (→)按钮，就可以在标记之间快速移动。

数字电压表 (DVM) 和频率计数器 (注册后免费)

3 系列 MDO 有一台集成 4 位数字电压表(DVM)一台和 5 位频率计数器。任何模拟输入都可以作为电压表的来源，使用的探头与通用示波器相同。DVM 和 频率计数器在任何 3 系列 MDO 上提供，产品注册后就会激活。

这里显示了 DC 测量值。

3 系列 MDO 平台

大型高清触摸显示器

3 系列 MDO 拥有 11.6 英寸 (295 mm) 宽屏高清显示器(1920 x 1080)，用来查看细微的信号细节。

连接能力

3 系列 MDO 包含大量的端口，可以用来把仪器连接到网络上，直接连接到 PC 上，或连接到其他测试设备上。

• 前后 USB 主控端口可以简便地把屏幕图、仪器设置和波形数据传送到 USB 海量存储设备上。还可以把 USB 键盘或鼠标连接到 USB 主控端口上，输入数据或进行控制。

• 后面 USB 设备端口用来从 PC 远程控制示波器。

• 仪器后面的标准 10/100 以太网端口可以简便地联网，提供网络打印功能，提供 LXI Core 2011 兼容能力。

• 仪器后面有一个 HDMI 端口，可以把显示画面导出到外部监视器或投影仪上。

远程连接和仪器控制

导出数据和测量非常简单，只需在示波器与 PC 之间连上一条 USB 电缆即可。关键应用软件 – OpenChoice* Desktop 及 Microsoft Excel 和 Word 工具条可以快速简便地直接与 Windows PC 通信。

OpenChoice Desktop 可以通过 USB 或 LAN 在示波器与PC 之间快速简便地通信，传送设置、波形和屏幕图。

内置 e*Scope* 功能可以通过标准网络浏览器，借助网络连接快速控制示波器。只需输入示波器的 IP 地址或者网络名称，即会向浏览器提供一个网页。可以直接从网络浏览器中传送和保存设置、波形、测量和截图，或实时控制设置变化。

外形紧凑

由于外形紧凑而且便携，您可以方便地在实验室之间搬运示波器。由于深度只有 5.9 英寸(149 mm)，它节省了测试台上宝贵的空间。3 系列 MDO 在一台仪器中拥有完成日常调试任务所需的全部工具。

3 系列 MDO 紧凑的外形释放了工作台上或桌面上的空间，同时确保一直拥有所需的调试工具。

高速探测技术

3 系列 MDO 标配无源电压探头，并使用 TekVPI 探头接口。

标配无源电压探头

3 系列 MDO 包括无源电压探头，拥有业界较好仅 3.9 pF的容性负载。标配 TPP 探头**限度地减少了对被测器件的影响，并把信号准确地传送到示波器进行采集和分析。下表显示了 3 系列 MDO 中每个型号标配哪些 TPP 探头。

TekVPI 探头接口

TekVPI 探头接口确立了探测易用性标准。除这个接口提供的安全可靠的连接外，TekVPI 探头带有状态指示和控件，在相应通道菜单中还有一个探头菜单按钮。这个按钮可以在示波器显示器上启动一个探头菜单，其中包括探头所有相关设置和控制功能。TekVPI 接口允许直接连接电流探头，无需单独电源。TekVPI 探头可通过 USB、GPIB 或 LAN 远程控制，在 ATE 环境中提供更加灵活的解决方案。仪器从内部电源为前面板连接器提供了** 25 W 的功率。

TekVPI 探头接口简化探头与示波器的连接。
