应用方案

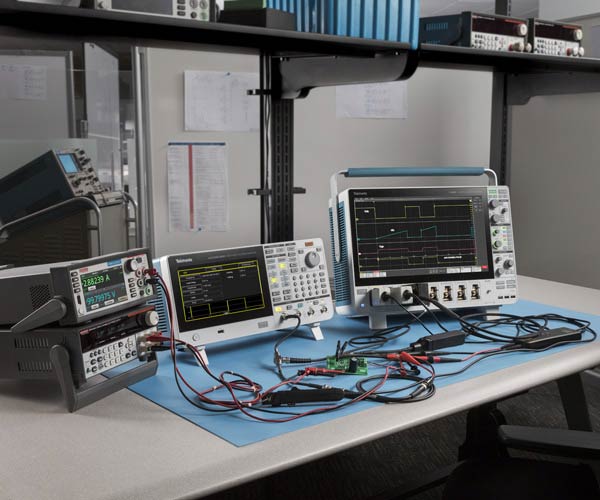

利用这套配置齐全的仪器、软件、探头和服务，加快有关 SiC 和 GaN 功率器件与系统的验证。

• 符合 JEDEC 和 IEC 标准的示波器分析

• 1 GHz 带宽，便于分析快速切换的信号

• 带有内置软件的任意函数发生器（适用于双脉冲测试波形）

• 可实现共模噪声抑制和**测量的高边和低边探头

•

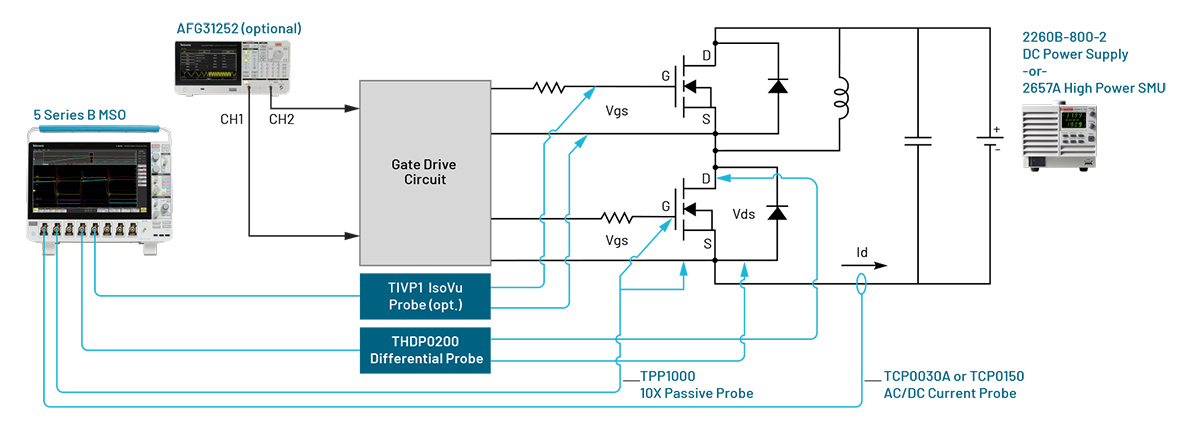

• 自动双脉冲测试

• 5 系列 B MSO 上的宽禁带双脉冲测试应用程序（可选WBG-DPT）提供**的双脉冲测量，使测试变得更简单。该应用程序根据 JEDEC 和 IEC 标准提供自动开关、定时和二极管反向恢复测量。利用详细的配置选项，您可以分析真实世界的波形并进行*出标准规格的测试。

  通过包含内置双脉冲测试软件的 AFG31250 函数生成器，显著简化双脉冲测试。这款软件通过简单的菜单驱动操作确保正确的脉冲参数，同时节省时间。

SOLN-WBG

宽禁带双脉冲参考解决方案

该解决方案降低了宽禁带分析的复杂性，使团队能够快速设置和测量关键的 WBG-DPT 参数。 该解决方案包括 3 年的校准和维修保障。

仪器/探头/选项	数量	描述
MSO58B (5-BW-1000)	1	8 通道 5 系列 B MSO 示波器，带宽为 1 GHz，包括 C3 和 T3
5-WBG-DPT	1	符合标准的双脉冲测试软件
5-PWR	1	用于**功率测量的软件
THDP0200	1	200 MHz、+/-750 V 高电压差分探头
TCP0030A	1	120 MHz、30 Arms AC/DC 分立式电流探头
可选：AFG31252	1	带 2 个通道和双脉冲测试软件的任意波形发生器
可选：2230-30-3	1	可编程门驱动电源，195 W，3 A，30 V
可选：高压电源：2260B-800-2 或 2657A	1	可编程直流 720W 电源，800V，2.88 A 或 3 kV 120 mA 源测量单元高功率 SourceMeter*
SOLN-TKSCOPE-AUTO-3Y	1	TekScope PC 软件用于离线分析，包括 IMDA 分析和全面的串行总线支持
PCB-SOLN-STR-TDRIVE	1	TekDrive 数据存储订购，个人层，年度用户许可
服务	1	示波器包括 3 年全面保护计划 (T3)，还有意外损坏保障，探头包括 3 年延长保修 (R3)，示波器 + 探头包含 3 年校准计划 (C3)
