案例背景
某地面光伏电站发电量同比下降10%，人工巡检未发现明显故障，但逆变器频繁报错，夜间部分阵列存在异常温升。传统热像仪体积大、操作复杂，且高压环境测量工具协同效率低。
禄克解决方案与工具配置
Fluke 283FC/PV 光伏无线万用表
核心优势：
CAT III 1500V安全等级，支持直流电压（量程1500V）与电流（量程60A）高精度测量。
专设PV模式，一键切换组串电压/电流/功率测量，自动生成数据报告。
Fluke Connect无线传输，实时同步数据至手机或云端，支持多人协作分析。
应用场景：
持续监测组串电压波动，定位间歇性接触不良故障。

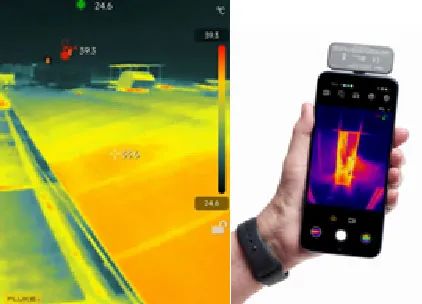

2. Fluke TC01A 手机热像仪
核心优势：
适配智能手机，256*192红外分辨率，热灵敏度≤0.05℃，温差检测精度±2%或±2℃。
轻量化设计（仅22g），支持实时热图对比可见光图像，快速标记异常点。
配套App生成报告，一键分享故障定位结果。
应用场景：
快速扫描阵列表面温度分布，识别热斑与连接点过温。
故障诊断与修复过程

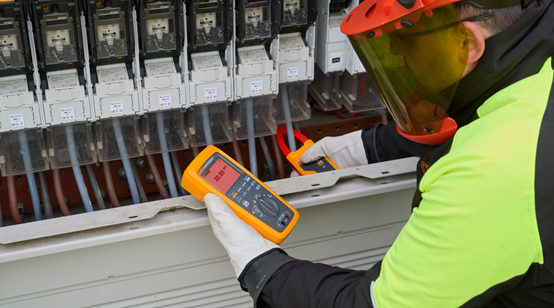

1. 无线万用表定位电压异常
使用Fluke 283FC/PV的PV模式，对150组组件串进行电压监测。
通过Fluke Connect App发现12组串在午间高温时段电压骤降15%（正常波动<5%），初步判定为MC4接头氧化导致接触电阻升高。
结合万用表电阻测量功能，确认故障点接触电阻达8Ω（标准值<0.5Ω）。
2. 手机热像仪夜间快速扫描
运维人员利用TC01A对异常组串进行夜间红外扫描（环境温度25℃）：
发现3块组件局部温度达42℃（温差17℃），标记为潜在热斑。
可见光叠加功能**定位至第5行第8列组件，拆解后确认电池片隐裂。
同步生成热像报告，推送至运维管理平台，触发预防性更换流程。
3. 数据协同与效率优化
283FC/PV记录的数据报告与TC01A热像数据整合分析，发现电压波动与温度升高呈强相关性，优化了电站散热策略。

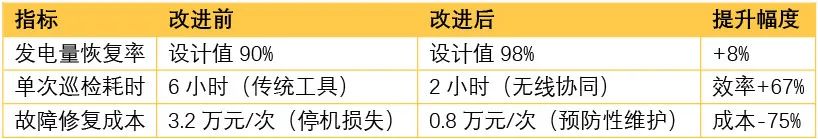

实施效果
方案核心价值总结
1. 轻量化智能诊断
283FC/PV无线万用表通过数据云端同步，减少人工记录错误，提升跨团队协作效率。
TC01A手机热像仪突破传统设备笨重局限，实现“口袋级”热成像检测，尤其适合分布式电站快速响应。
2. 成本效益显著
283FC/PV的PV模式减少30%以上参数设置时间，直接降低人工成本。
TC01A价格仅为传统热像仪1/5，降低中小电站工具投入门槛。
3. 安全与**兼顾
283FC/PV的CAT III 1500V防护与自动量程切换，保障高压环境操作安全。
TC01A分辨率高，且可满足±2%或±2℃工业级检测需求。
附件：工具配置清单
万用表：Fluke 283FC/PV（光伏专用无线型号）
热像仪：Fluke TC01A手机热像仪（含iOS/Android适配器）
辅助工具：Fluke Connect App
通过福禄克283FC/PV与TC01A的组合，该电站实现“**定位-快速响应-数据闭环”的运维升级，为行业提供了高性价比的数字化转型范本。
