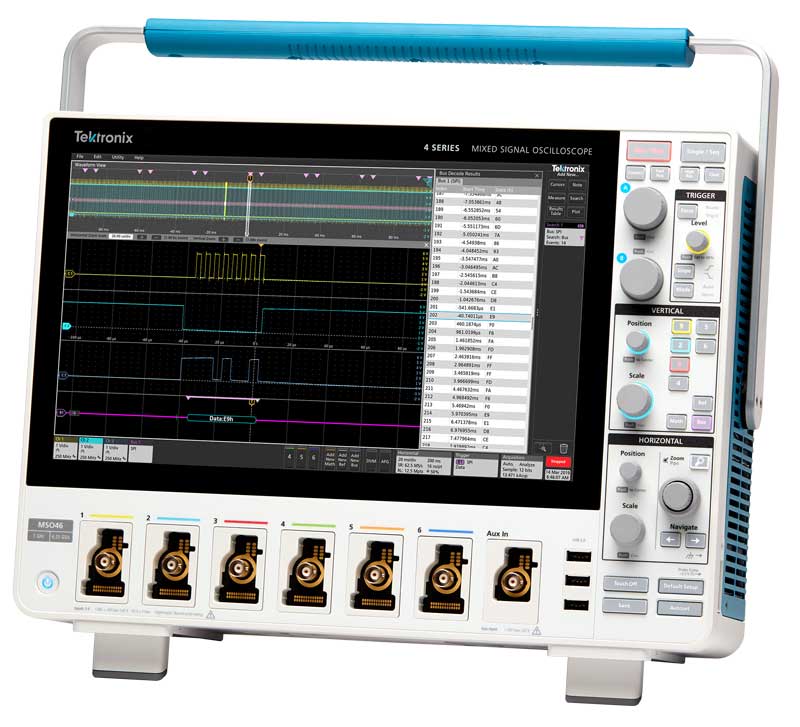

4系列MSO混合信号示波器

上架时间:2020-03-02
浏览次数:47
产品品牌:泰克
产品类型:示波器
产品价格:¥
产品详情

指标

输入通道

  • 4 or 6 FlexChannel* inputs

  • 每个 FlexChannel 提供了:

    • 一个模拟信号,可以显示为波形视图、频谱视图1, 或同时两者

    • 使用 TLP058 逻辑探头时 8 个数字逻辑输入



带宽 (所有模拟通道)

  • 200 MHz, 350 MHz, 500 MHz, 1GHz, 1.5GHz (可升级)



采样率 (所有模拟/数字通道)

  • 实时: 6.25 GS/s



记录长度 (所有模拟/数字通道)

  • 31.25 M 点标配 (62.5 M 点选配升级)



波形捕获率

  • >500,000个波形/秒



垂直分辨率

  • 12 位 ADC

  • 高分辨率模式下高达 16 位



标准触发类型

  • 边沿,脉宽,欠幅脉冲,*时,窗口,逻辑,建立时间和保持时间,上升/下降时间,并行总线,顺序,可视触发

  • 辅助触发≤300 VRMS (仅边沿触发)



标准分析

  • 光标:波形,V 条,H 条,V 和 H 条

  • 测量:36 项

  • FastFrame**:分段内存采集模式,**触发速率 波形/秒

  • 示图:时间趋势、直方图、频谱

  • 数学: 基本波形代数, FFT, **公式编辑器

  • 搜索: 搜索任何触发标准



选配分析

  • 频谱视图:频域分析,独立控制频域和时域

  • 功率测量和分析



选配串行总线触发,解码和分析

  • I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太网, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429



任意波形/函数发生器1

  • 50 MHz 波形生成

  • 波形类型:任意波形,正弦,方波,脉冲,锯齿波,三角形,DC 电平,高斯,洛伦兹,指数上升/下降,Sin(x)/x,随机噪声,半正弦,心电图



数字电压表2

  • 4 位 AC RMS、DC 和 DC+AC RMS 电压测量



触发频率计数器2

  • 8 位



显示器

  • 13.3-inch (338 mm) TFT color

  • 高清 (1920 x 1080) 分辨率

  • 容性(多触点)触摸屏



连接能力

  • USB 2.0 主控, USB 2.0 设备 (5 端口); LAN (10/100/1000 Base-T 以太网); HDMI 3



e*Scope*

  • 使用标准网络浏览器,通过网络连接远程查看和控制示波器



保修

  • 标配 3 年保修



外观尺寸

  • 9.8 英寸 (249 mm) 高 x 17.7 英寸 (450 mm) 宽 x 6.1 英寸 (155 mm) 深

  • 重量: <16.8 磅(7.6 kg)



1可选,可升级。

2产品注册后免费

3要求连接高清显示器(1,920 x 1,080 分辨率).

不会因为通道不够而延缓您检验和调试流程!

4 系列 MSO 提供了 4 通道和 6 通道型号及 13.3 英寸高清 (1,920 x 1,080) 显示器,可以更好地查看复杂的系统。 许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器,都要求观察 4 个以上的模拟信号,检验和表征器件性能,调试具挑战性的系统问题。

大多数工程师都记得,他们曾调试过难的问题,希望更好地查看系统和状态,但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦,需要对准触发点,很难确定两台显示器之间的定时关系,文档管理也是问题。

您可能认为6 通道示波器的价格会比 4 通道示波器高出 50%,那么您会惊喜地发现,我们的 6 通道示波器只比 4 通道型号贵 ~20% 。新增的模拟通道可以迅速获得回报,因为您可以按期完成当前项目和未来项目。



4-Series-MSO-MSO44-MSO46-Datasheet-EN_US-10-L_0



开关式电源上的电压测量,显示了其中一条电源轨道上的纹波电压。

FlexChannel*技术实现了灵活性,拓展了系统查看能力

4 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。FlexChannel 技术可以把每个通道输入作为一条模拟通道、8 个数字逻辑输入(使用 TLP058 逻辑探头)或同时作为模拟视频和频谱视图1每个域使用独立采集控制。很灵活,配置起来很方便。

在 6 FlexChannel 型号中,可以把仪器配置成查看6 个模拟信号和 0 个数字信号。或 5 个模拟信号和 8 个数字信号。或 4 个模拟信号和 16 个数字信号,3 个模拟信号和 24 个数字信号,依此类推。 您只需增加或拔下 TLP058 逻辑探头,就可以随时改变配置,直到获得适当数量的数字通道。



4-Series-MSO-MSO44-MSO46-Datasheet-EN_US-11-L_0

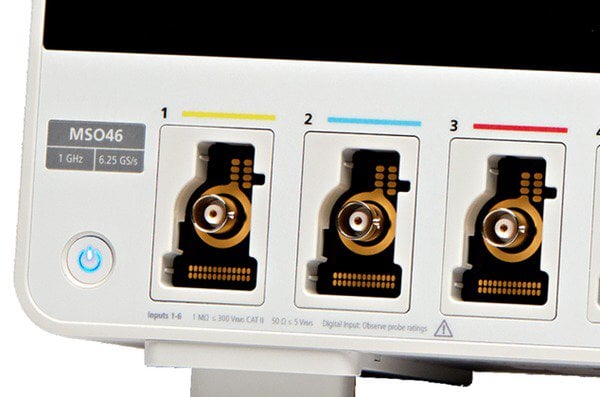

FlexChannel 技术实现了较大的灵活性。依据连接的探头类型,每个输入可以配置成一条模拟通道或 8 条数字通道。



而不像上一代 MSO 要求进行折衷,因此数字通道的采样率要低于模拟通道,或者记录长度要短于模拟通道。4 系列 MSO 为数字通道提供了新的集成度。数字通道共享同样高的采样率(** 6.25 GS/s)和同样长的记录长度(** 62.5 )点(对模拟通道)。



4-Series-MSO-MSO44-MSO46-Datasheet-EN_US-12-L_0



TLP058 提供了 8 个高性能数字输入。根据需要连接多只 TLP058 探头,支持*多48 条数字通道。



4-Series-MSO-MSO44-MSO46-Datasheet-EN_US-13-L_0

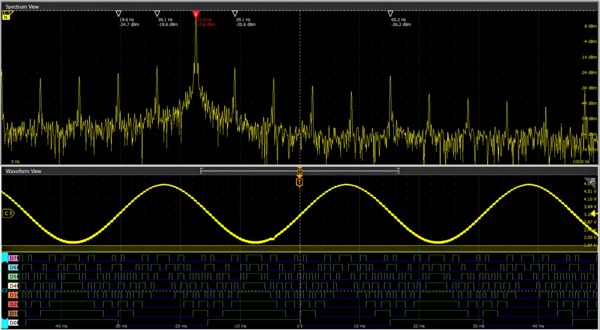

通道 2 把一只 TLP058 逻辑探头连接到 DAC 的 8 个输入上。注意绿色和蓝色颜色代码,1 为绿色,0 为蓝色。通道 3 的另一只 TLP058 逻辑探头探测驱动 DAC 的 SPI 总线。白边表示有更高频率的信息可以放大,也可以在下一次采集时迁移到更快的扫描速度。



4-Series-MSO-MSO44-MSO46-Datasheet-EN_US-14-L_1



FlexChannel 输入并不只是模拟输入和数字输入,还包括频谱视图。这种技术可以同时查看所有模拟信号的模拟视图和频谱视图,且在每个域中进行独立控制。

1选配。

信号查看功能

4 系列 MSO 中的13.3 英寸 (338 mm) 显示器是同类的显示器。它还是分辨率很高的显示器,支持全高清分辨率 (1920 x 1080),可以一次查看多个信号,为关键读数和分析提供充足的空间。

查看区域经过优化,确保为波形提供**的垂直空间。右面的结果条可以隐藏,波形视图可以占据显示器的全部宽度。



4-Series-MSO-MSO44-MSO46-Datasheet-EN_US-15-L_0



堆叠显示模式可以方便地查看所有波形,同时在每个输入上保持** ADC 分辨率,实现较准确的测量。

4 系列 MSO 提供了颠覆式的全新堆叠显示模式。以往,示波器会把所有波形重叠在相同的格线内,进而会引发很多矛盾:

  • 为了查看每个波形,您要在垂直方向定量程和定位每个波形,使它们不要重叠。每个波形只占用可用的 ADC 范围的一小部分,因此测量准确度会下降。

  • 为保证测量精度,您要在垂直方向定标和定位每个波形,以覆盖整个显示屏。波形相互重叠,很难区分各个波形上的信号细节

全新堆叠显示模式则消除了这种矛盾。在创建和删除波形时,它自动增加和删除额外的水平波形“分割”(额外的格线)。每个分割都会使用整个 ADC 范围。所有波形看上去彼此分开,同时仍使用整个 ADC 范围,实现了大范围的查看能力和精度。而且这一切在增加或删除波形时都是自动完成的!通过拖放显示画面底部 Setting 条中的通道和波形标记,可以在堆叠显示模式中简便地重新排列各通道的顺序。多组通道还可以叠加在一个片段内部,简化目测对比信号。

4 系列 MSO 中的大型 显示器不仅为信号提供了充足的查看区域,还为示图、测量结果表、总线解码表等提供了充足的查看区域。您可以简便地调整各种视图的大小,重新确定其位置,适应自己的应用。

4-Series-MSO-MSO44-MSO46-Datasheet-EN_US-16-L_0
